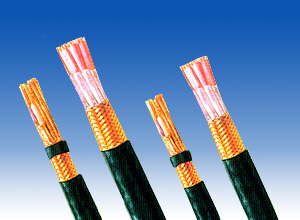

产品名称: 计算机电缆
产品说明:

计算机电缆

一、执行标准

二、产品特点及用途

本产品适用于抗干扰性能要求较高的电缆,也可以适用于发电、化工、石油、冶金等工矿企业集散系统、电子计算机系统、监控回路、自动化系统的信号传输及检测仪器、仪表连接用多对屏蔽电缆。

使用特性

1. 额定电压: U 0 /U 300/500V

2. 电缆导体的长期允许工作温度:

聚氯乙烯、聚乙烯:不超过 70 ℃

氟聚合物:不超过 200 ℃

硅橡胶:不超过 180 ℃

3. ****环境温度:

聚氯乙烯护套:固定敷设 ≥ -40 ℃ , 非固定敷设 ≥ -15 ℃

氟聚合物、硅橡胶:固定敷设 ≥ -60 ℃ ,   非固定敷设 ≥ -20 ℃

4. 电缆的敷设温度: ≥ 0 ℃

5. 电缆允许弯曲半径:

无铠装层电缆应不小于电缆外径的 6 倍

有铠装层或屏蔽层结构的电缆应不小于电缆外径的 12 倍

有屏蔽结构的软电缆应不小于电缆外径的 6 倍



三、产品型号及名称

型号

电缆名称

DJVPV

聚氯乙烯绝缘及护套编织分屏蔽计算机电缆

DJVPV

聚氯乙烯绝缘及护套编织总屏蔽计算机电缆

DJVPVP

聚氯乙烯绝缘及护套编织分屏蔽及总屏蔽计算机电缆

DJYPV

聚乙烯绝缘聚氯乙烯护套编织分屏蔽计算机电缆

DJYVP

聚乙烯绝缘聚氯乙烯护套编织总屏蔽计算机电缆

DJYPVP

聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽计算机电缆

DJYJPV

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽计算机电缆

DJYJVP

交联聚乙烯绝缘聚氯乙烯护套编织总屏蔽计算机电缆

DJYJPVP

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽计算机电缆

DJVP2V

聚氯乙烯绝缘及护套铜带分屏蔽计算机电缆

DJVVP2

聚氯乙烯绝缘及护套铜带总屏蔽计算机电缆

DJVP2VP2

聚氯乙烯绝缘及护套铜带分屏蔽及总屏蔽计算机电缆

DJYP2V

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽计算机电缆

DJYVP2

聚乙烯绝缘聚氯乙烯护套铜带总屏蔽计算机电缆

DJYP2VP2

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽计算机电缆

DJYJP2V

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽计算机电缆

DJYJVP2

交联聚乙烯绝缘聚氯乙烯护套铜带总屏蔽计算机电缆

DJYJP2VP2

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽计算机电缆

DJVP3V

聚氯乙烯绝缘及护套铝塑带分屏蔽计算机电缆

DJVVP3

聚氯乙烯绝缘及护套铝塑带总屏蔽计算机电缆

DJVP3VP3

聚氯乙烯绝缘及护套铝塑带分屏蔽及总屏蔽计算机电缆

DJYP3V

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽计算机电缆

DJYVP3

聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽计算机电缆

DJYP3VP3

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽计算机电缆

DJYJP3V

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽计算机电缆

DJYJVP3

交联聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽计算机电缆

DJYJP3VP3

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽计算机电缆


型号

电缆名称

DJVPV22

聚氯乙烯绝缘及护套编织分屏蔽铠装计算机电缆

DJVVP22

聚氯乙烯绝缘及护套编织总屏蔽铠装计算机电缆

DJVPVP22

聚氯乙烯绝缘及护套编织分屏蔽及总屏蔽铠装计算机电缆

DJYPV22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装计算机电缆

DJYVP22

聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装计算机电缆

DJYPVP22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装计算机电缆

DJYJPV22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装计算机电缆

DJYJVP22

交联聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装计算机电缆

DJYJPVP22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装计算机电缆

DJVP2V22

聚氯乙烯绝缘及护套铜带分屏蔽铠装计算机电缆

DJVVP2-22

聚氯乙烯绝缘及护套铜带总屏蔽铠装计算机电缆

DJVP2VP2-22

聚氯乙烯绝缘及护套铜带分屏蔽及总屏蔽铠装计算机电缆

DJYP2V22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装计算机电缆

DJYVP2-22

聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装计算机电缆

DJYP2VP2-22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装计算机电缆

DJYJP2V22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装计算机电缆

DJYJVP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装计算机电缆

DJYJP2VP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装计算机电缆

DJVP3V22

聚氯乙烯绝缘及护套铝塑带分屏蔽铠装计算机电缆

DJVVP3-22

聚氯乙烯绝缘及护套铝塑带总屏蔽铠装计算机电缆

DJVP3VP3-22

聚氯乙烯绝缘及护套铝塑带分屏蔽及总屏蔽铠装计算机电缆

DJYP3V22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装计算机电缆

DJYVP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装计算机电缆

DJY93VP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装计算机电缆

DJYJP3V22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装计算机电缆

DJYJVP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装计算机电缆

DJYJP3VP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装计算机电缆


型号

电缆名称

ZX-DJVPV22

聚氯乙烯绝缘及护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJVVP22

聚氯乙烯绝缘及护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJVPVP22

聚氯乙烯绝缘及护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYPV22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJYVP22

聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJYPVP22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJPV22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP22

交联聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJYJPVP22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJVP2V22

聚氯乙烯绝缘及护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJVVP2-22

聚氯乙烯绝缘及护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJVP2VP2-22

聚氯乙烯绝缘及护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYP2V22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJYVP2-22

聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJYP2VP2-22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJP2V22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJYJP2VP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJVP3V22

聚氯乙烯绝缘及护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJVVP3-22

聚氯乙烯绝缘及护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJVP3VP3-22

聚氯乙烯绝缘及护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYP3V22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJYVP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJY93VP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJP3V22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJYJP3VP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆


型号

电缆名称

ZX-DJVPV22

聚氯乙烯绝缘及护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJVVP22

聚氯乙烯绝缘及护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJVPVP22

聚氯乙烯绝缘及护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYPV22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJYVP22

聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJYPVP22

聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJPV22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP22

交联聚乙烯绝缘聚氯乙烯护套编织总屏蔽铠装阻燃计算机电缆

ZX-DJYJPVP22

交联聚乙烯绝缘聚氯乙烯护套编织分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJVP2V22

聚氯乙烯绝缘及护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJVVP2-22

聚氯乙烯绝缘及护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJVP2VP2-22

聚氯乙烯绝缘及护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYP2V22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJYVP2-22

聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJYP2VP2-22

聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJP2V22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带总屏蔽铠装阻燃计算机电缆

ZX-DJYJP2VP2-22

交联聚乙烯绝缘聚氯乙烯护套铜带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJVP3V22

聚氯乙烯绝缘及护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJVVP3-22

聚氯乙烯绝缘及护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJVP3VP3-22

聚氯乙烯绝缘及护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYP3V22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJYVP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJY93VP3-22

聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆

ZX-DJYJP3V22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽铠装阻燃计算机电缆

ZX-DJYJVP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带总屏蔽铠装阻燃计算机电缆

ZX-DJYJP3VP3-22

交联聚乙烯绝缘聚氯乙烯护套铝塑带分屏蔽及总屏蔽铠装阻燃计算机电缆


型号

电缆名称

DJFPF

氟塑料绝缘及护套编织分屏蔽计算机电缆

DJFFP

氟塑料绝缘及护套编织总屏蔽计算机电缆

DJFPFP

氟塑料绝缘及护套编织分屏蔽及总屏蔽计算机电缆

DJFP 2F

氟塑料绝缘及护套铜带分屏蔽计算机电缆

DJFFP2

氟塑料绝缘及护套铜带总屏蔽计算机电缆

DJFP2FP2

氟塑料绝缘及护套铜带分屏蔽及总屏蔽计算机电缆

DJFP 3F

氟塑料绝缘及护套铝塑带分屏蔽计算机电缆

DJFFP3

氟塑料绝缘及护套铝塑带总屏蔽计算机电缆

DJFP3FP3

氟塑料绝缘及护套铝塑带分屏蔽及总屏蔽计算机电缆

四、代号名称和含义

项目

代号

说明

阻燃特性

ZR

分 A 、 B 、 C 级阻燃

系列代号

DJ

电子计算机电缆

绝缘材料

V

聚氯乙烯

YJ

交联聚乙烯

Y

聚乙烯

F

氟聚合物

G

硅橡胶

护套材料

V

聚氯乙烯

Y

聚乙烯

F

氟聚合物

G

硅橡胶


项目

代号

说明

屏蔽材料

P

铜丝编织屏蔽

P2

铜带绕包屏蔽

P3

铝塑复合带绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

五、生产范围

型 号

标称截面 (mm 2 )

线芯对数

DJVPV DJYPV DJYJPV DJVP2V DJYP2V DJYJP2V

DJVP3V DJYP3V DJYJP3V

0.50 , 0.75,1.0,1.5,2.5

1 ~ 24

DJVPV22 DJYPV22 DJYJPV22 DJVP2V22 DJYP2V22 DJYJP2V22 DJVP3V22 DJYP3V22 DJYJP3V22 ZX-DJVPV22 ZX-DJYPV22 ZX-DJYJPV22 ZX-DJVP2V22 ZX-DJYP2V22

ZX-DJYJP2V22 ZX-DJVP3V22 ZX-DJYP3V22 ZX-DJYJP3V22

0.50 , 0.75,1.0,1.5,2.5

1 ~ 24

ZX-DJVPV ZX-DJYPV ZX-DJYJPV ZX-DJVP2V ZX-DJYP2V

ZX-DJYJP2V ZX-DJVP3V ZXDJYP3V ZX-DJYJP3V

0.50 , 0.75 , 1.0 , 1.5,2.5

1 ~ 24

DJVVP DJVVP2 DJVVP3 DJYVP DJYVP2 DJYVP3 DJYJVP DJYJVP2 DJYJVP3

0.50 , 0.75 , 1.0 , 1.5,2.5

1 ~ 24

DJVVP22 DJVVP2-22 DJVVP3-22 DJYVP22 DJYVP2-22 DJYVP3-22 DJYJVP22 DJYJVP2-22 DJYJVP3-22 ZX-DJVVP22 ZX-DJVVP2-22 ZX-DJVVP3-22 ZX-DJYVP22 ZX-DJYVP2-22 ZX-DJYVP3-22 ZX-DJYJVP22 ZX-DJYJVP2-22 ZX-DJYJVP3-22 DJVPVP DJVP2VP2 DJVP3VP3 DJYPVP DJYP2VP2 DJYP3VP3 DJYJVP DJYJP2VP2 DJYJP3VP3

0.50 , 0.75 , 1.0 , 1.5,2.5

1 ~ 24

ZX-DJVPVP ZX-DJVP2VP2 ZX-DJVP3VP3 ZXDJYPVP ZX-DJYP2VP2 ZX-DJYP3VP3 ZX-DJYJPVP ZX-DJYJP2VP2 ZX-DJYJVP3VP3

0.50 , 0.75 , 1.0 , 1.5,2.5

1 ~ 24

DJFFP DJFFP2 DJFFP3

0.50 , 0.75

1 ~ 4

DJFFP DJFFP2 DJFFP3

1.0,1.5,2.5

1 ~ 3

DJFPF DJFP 2F DJFP 3F

0.50 , 0.75

1 ~ 4

DJFPF DJFP 2F DJFP 3F

1.0,1.5,2.5

1 ~ 3

DJFPFP DJFP2FP2 DJFP3FP3

0.50 , 0.75

1 ~ 4

DJFPFP DJFP2FP2 DJFP3FP3

1.0,1.5,2.5

1 ~ 3

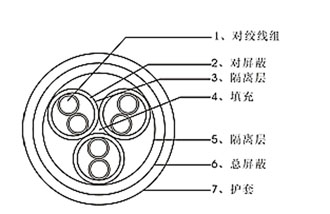

六、产品结构示意图
